HOLZ-HER DYNESTIC 7532: Usinage CNC à portique haut de gamme pour le Nesting et bien plus encore
La machine CNC à portique DYNESTIC 7532 pousse les limites de la technologie Nesting vers de nouveaux horizons. Une construction mécanique solide et une technologie au plus haut niveau garantissent une capacité d’usinage élevée et un usinage précis des panneaux de très haute qualité.
Le centre d'usinage Nesting haute performance est équipé d’une potence mobile mécano-soudée de construction Gantry. D'une grande rigidité, il s’avère donc particulièrement stable et résistant. Les deux servo-entraînements synchronisés sur l’axe X sont également exceptionnels. Les glissières prismatiques couvertes, inversées et trempées sur tous les axes garantissent une excellente précision et une grande longévité. La DYNESTIC 7532 se caractérise par une grande dynamique et des vitesses vectorielles élevées atteignant jusqu’à 110 m/min. La table de Nesting haut débit à commande logicielle assure une répartition optimale du vide. La machine est équipée de série de broches de fraisage de précision ultra performantes de 8 kW. Les broches de fraisage 12 kW refroidies par air ou 10kW refroidies par eau sont disponibles en option.
Choisissez votre DYNESTIC 7532 dans sa variante classic dotée de l’équipement de base ou dans l’une des variantes d’équipement automatique push, automatic ou lift. La machine que vous recevrez sera donc parfaitement configurée pour votre application.
Des exigences différentes - des prix différents
Le prix d'une machine de HOLZHER est aussi personnel que vos exigences. C'est la raison pour laquelle, le mieux est que nous examinions brièvement avec vous ce qui est important pour vous, à la suite de quoi nous vous communiquerons déjà une première offre non contractuelle.
Conseil personnalisé - pour une productivité plus élevée et unse plus grande efficacité
Ensemble, avec votre expert de HOLZHER, vous trouverez la machine qui répond de façon optimale à vos exigences. Il vous suffit de nous renvoyer le formulaire rempli et votre expert HOLZHER sur place examinera tout le reste avec vous.
Voilà ce que vous propose la série DYNESTIC de HOLZ-HER
Voilà ce que vous propose la DYNESTIC 7532 HOLZ-HER
- Composants d'automatisation
- Construction Gantry massive
- Usinages sur Y : jusqu'à 2200 mm
- Cotes d'usinage sur X : jusqu'à 3700 / 4600 mm
Détails techniques
Plusieurs variantes d’équipement 7532
Parfaitement adaptées à vos applications. Choisissez la machine individuelle classic ou l'une des variantes automatiques.
Variante Classic(1)
- La variante classic pour l’usinage quotidien de vos travaux de nesting. A l’avant, la rangée de butées de série permet d’utiliser de manière optimale les ventouses optionnelles pour l’usinage vertical et horizontal des panneaux.
Variante push (2)
- La variante push de la DYNESTIC 7532 pousse les pièces imbriquées finies sur la bande transporteuse et nettoie la table de la machine pour le prochain usinage.
Variante automatic (3)
- La variante automatic de la DYNESTIC 7532 est idéale pour les puissances élevées - même pour la fabrication à l'unité - en combinaison avec le système de manutention automatique des panneaux STORE-MASTER 5110 de HOLZ-HER.
Variante lift (4)
- Avec la DYNESTIC 7532 lift et la table élévatrice de série, vous usinez des piles de panneaux complètes avec une efficacité maximale.
« BetterNest », le logiciel Nesting optimal
Optimisation des chutes et des procédés grâce au nouveau logiciel opérateurs
La propagation rapide de la technologie Nesting en tant que solution combinée de découpe et d'usinage CNC, capable de venir à bout de grandes quantités de panneaux, impose des exigences plus élevées au logiciel d'imbrication. C'est pourquoi HOLZ-HER propose pour le centre d'usinage Nesting fonctionnel de la série DYNESTIC le module « BetterNest » en complément du logiciel CAMPUS / NC Hops.
Disponible en version imbrication de formes à angles droits ou imbrication de formes libres, ce module propose un algorithme tout nouveau pour des résultats d'imbrication jamais égalés avec bien moins de chutes qu'avec le logiciel de Nesting classique. En plus d'une grande simplicité d'utilisation malgré son énorme polyvalence, il offre à l'utilisateur au bureau et sur la machine une simplification considérable de la programmation et une sécurité des procédés élevées.
Table Nesting ultra flexible
Table de Nesting haut rendement
Technologie Nesting pour une fabrication rationnelle. Il s’agit de fixer une plaque d’usure poreuse (généralement en médium fin) en créant une dépression sur la table de la machine. Cette plaque fait office de « surface ventouse » et de support des panneaux à usiner. La technologie Nesting permet d'optimiser le travail et la découpe de panneaux.
- Pour le formatage de plans de coupe imbriqués sur la table de Nesting.
- Usinage de panneaux sur des ventouses positionnées manuellement.
- Le faible entraxe (50 mm) de la table Nesting HOLZ-HER garantit une bonne répartition de la dépression sur l'ensemble de la surface de la table.
Tête de perçage avec possibilité de mise à niveau
Résultats d’usinage convaincants
La DYNESTIC est dotée d'une tête de perçage entièrement équipée de 15 broches et scies de rainurage dès le modèle de série. Avec jusqu’à 22 broches de perçage et une scie de rainurage sur l’axe X - une deuxième étant également disponible en option sur l’axe Y -, la tête de perçage XL est la solution parfaite pour des performances de perçage plus élevées.
La flexibilité en point de mire
- Avec 14 emplacements, le changeur d'outil linéaire est déjà bien équipé de série.
- Le changeur pick-up X/Y suffit pour le transfert d’un renvoi d'angle à la broche sur l’axe X ou Y.
- En remplacement du changeur linéaire, on peut également commander un changeur à plateau embarqué 18 emplacements. Idéal pour l’usinage bizone en mode pendulaire, par exemple.
Système de mesure de la longueur d'outil TouchTool
TouchTool est le système de mesure de la longueur d'outil idéal et il corrige les valeurs correspondantes dans la base de données d’outils. De plus, Touchtool permet de détecter suffisamment tôt les défaillances d’outils.
Système de mesure des panneaux TouchProbe
Avec son palpeur à bille céramique, la tête de palpage de précision TouchProbe mesure la longueur, la profondeur et l’épaisseur des panneaux et transfère les données à la commande de la machine CNC. Cela permet de corriger automatiquement les écarts de mesure dans le programme.
TouchLabel : pour un aperçu durant l'étiquetage
TouchLabel : la solution parfaite durant l'étiquetage
L'écran tactile 21,5" offre un aperçu parfait sur le résultat de Nesting. Il vous suffit d'appuyer sur le panneau et l'imprimante à étiquettes incluse dans le pack génère des étiquettes autocollantes à code-barres.
Le module d'impression d'étiquettes CAMPUS intégré permet l'impression de texte normal et de codes-barres (code à barres et matrice de données 2D). Bien évidemment, vos étiquettes à code-barres peuvent être ajustées individuellement grâce à l'éditeur d'étiquettes.

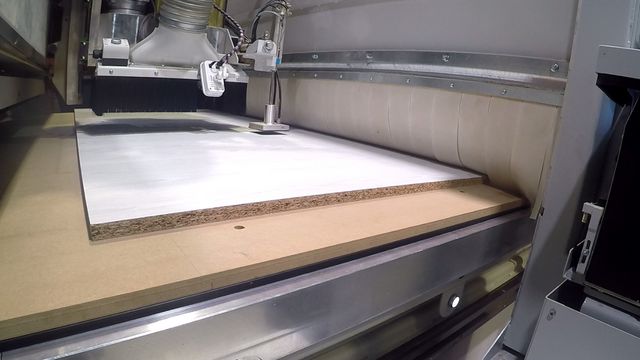

Direct Label - imprimante d'étiquettes intégrée entièrement automatique
L'unité d'impression industrielle Direct Label est installée dans un boîtier de protection convivial dans la colonne mobile de la machine d'emboîtement. Les positions d'étiquettes sont générées et transférées automatiquement via le logiciel de la machine CAMPUS et le logiciel d'imbrication BetterNest.
La machine saisit les étiquettes l'une après l'autre par un poinçon rotatif à 90° sur l'imprimante et les positionne automatiquement sur la plaque brute avant l'imbrication. Il est possible d'imprimer du texte normal et des codes à barres (code à barres et matrice de données 2D). Un éditeur de modèle d'étiquette pour la liaison aux variables d'étiquette est également intégré.
Power Label pour plus de débit d'étiquetage
En particulier pour les réseaux d'ordres, un marquage clair des pièces à usiner est indispensable pour les étapes de traitement ultérieures. C'est pourquoi le système d'étiquettes de puissance HOLZ-HER est recommandé pour des débits de panneaux élevés.
La Power Label applique automatiquement les bonnes étiquettes à la bonne position sur le panneau - avant même de poursuivre l'usinage sur la machine CNC d'imbrication. Ceci permet un marquage rapide et efficace de vos pièces, entièrement automatique et sans intervention manuelle.
Machine pour commande à droite pour des conditions d'espace individuelles
Pour une adaptation parfaite à vos conditions d'espace individuelles, toutes les variantes automatisées des modèles DYNESTIC 7532 et 7535 sont disponibles, en plus de la commande classique à gauche, comme machines à droite pour la séquence de production de droite à gauche.
La solution parfaitement adaptée à la diversité de vos matériaux
Une machine - un nombre illimité de possibilités
Grâce à leurs options flexibles, les modèles DYNESTIC sont parfaitement équipés pour l’usinage des matériaux les plus divers. Les coussins d’air permettent d'usiner les matériaux fragiles et lourds. « ColdGun » est particulièrement adapté au plastique, à l’aluminium et aux matériaux composites. Grâce à ce dispositif, vos panneaux et la fraise restent toujours froids. Cette option permet également une durée de vie extrêmement longue de vos outils. Les modèles DYNESTIC peuvent usiner les matériaux suivants :
- Plexiglas
- Plastique
- Pierre acrylique
- Matériaux composites d’aluminium
- Alucore®
- Profilés d’aluminium
- Panneaux en bois
- Panneaux en médium
- Panneaux lamellés collés en bois massif
Excellente ergonomie opérateur
On accorde une importance grandissante à la conception ergonomique de votre poste de travail. HOLZ-HER vous propose un pupitre de commande développé en exclusivité pour la série DYNESTIC, équipé d’un écran 21,5 pouces 16/9 et vous offrant une parfaite ergonomie opérateur.
En fonction de l’équipement de la machine, vous pouvez choisir en option le pupitre de commande avec support mobile. Avec les roues fixées au pupitre, vous pouvez le positionner à l’endroit qui vous permettra d’assister au mieux le processus de fabrication.
Garantie d'une exploitation maximale
La possibilité d’appuyer si besoin est le panneau sur la baguette de butée avant apporte davantage de flexibilité à la série DYNESTIC. Les pièces formatées peuvent être créées et éditées sans effort. Des ventouses spéciales pour la table à dépression permettent notamment les perçages horizontaux et les usinages de profils sur tous les types de panneaux.
Technique du vide efficace
Des pompes à vide extrêmement performantes et efficaces garantissent le parfait maintien des panneaux. Nécessitant que peu de maintenance, l'outillage fonctionnant à sec se distingue également par de faibles émissions sonores et des besoins de maintenance extrêmement réduits.
La commande du vide intelligente ECO VAC commande également la performance de vide nécessaire à partir d'un logiciel en cas d'utilisation de pompes.
Bon à savoir
Efficacité grâce à l'interconnexion des machines HOLZ-HER
Grâce à l'interconnexion sans fil de ses machines, HOLZ-HER réalise vos concepts de fabrication en 20 minutes chrono, du premier clic de souris au meuble fini.
Des économies d'énergie facilitées
Avec le système intelligent de gestion énergétique ECO Mode pour machines CNC de HOLZ-HER, vous protégez l'environnement, mais vous économisez également de l'argent.
