HOLZ-HER PRO-MASTER 7017: Präzises Formatier- und Bohrzentrum
Die CNC Maschine PRO-MASTER 7017 wurde als Formatier- und Bohrzentrum ausgestattet, dient aber selbstverständlich auch als vollwertiges Bearbeitungszentrum.
In der Basisausstattung verfügt dieses Modell neben 6 Konsolen, über einen 12-fach Pick-up Wechsler mit Werkzeugabdeckung. Zur schnellen und prozesssicheren Positionierung der Vakuumsauger ist ein Laserpointer bereits im Standard inbegriffen.
Selbstverständlich ist dieses Modell mit einem leistungsstarken Bohrkopf bestückt. Dieser kann dank dem integrierten Sägeaggregat auch zum Nuten eingesetzt werden. Abgerundet wird die PRO-MASTER 7017 durch ein vielfältiges Angebot an Optionen, wie die voll interpolierende C-Achse.
Unterschiedliche Anforderungen - Unterschiedliche Preise
Der Preis für eine HOLZHER Maschine ist so individuell wie Ihre Anforderungen. Deshalb besprechen wir am besten kurz, was Ihnen wichtig ist – und schon bekommen Sie ein erstes, unverbindliches Angebot von uns.
* Erforderliche Felder
Persönliche Beratung – für eine höhere Produktivität und mehr Effizienz
Gemeinsam mit Ihrem HOLZ-HER Experten finden Sie die optimale Maschine für Ihre Anforderungen. Senden Sie uns einfach das ausgefüllte Formular zu – und Ihr HOLZ-HER Experte vor Ort bespricht alles Weitere mit Ihnen.
* Erforderliche Felder
Das bietet Ihnen die HOLZ-HER PRO-MASTER 70er-Serie
Das bietet Ihnen die PRO-MASTER 7017
Technische Details
Durchzugsstarke Fräsaggregate
Präzise, keramisch gelagerte Frässpindeln, sorgen für ein optimales Fräsergebnis. Mit 1.000 bis 24.000 Umdrehungen und kraftvollen 10,3 kW (S6) bereits im Standard ist die CNC für alle Materialien gerüstet.
Für extrem hohe Zerspanungsleistungen lässt sich die 70er Serie auch mit einer 15 kW Spindel mit Luftkühlung oder einer flüssig gekühlten 16 kW (S6) Spindel ausstatten.
Integrierter 14-Spindel Bohrkopf
Mit variablen Bohrköpfen ist die PRO-MASTER perfekt bestückt.
14-Spindler (Standard)
- Bohraggregat mit 10 Vertikalspindeln (X = 6 / Y = 4)
- Vier Horizontalspindeln (eine Doppelbohrspindel in X-Richtung / eine in Y-Richtung).
- Integrierte Nutsäge in X-Richtung.
- Noch mehr Power für das Bohraggregat durch den optionalen Druckbooster.
24-Spindler (Option)
- Bohraggregat mit 18 Vertikalspindeln (X = 11 + 2 / Y = 6)
- Sechs Horizontalspindeln (Zwei Doppelbohrspindeln in X-Richtung/ eine in Y-Richtung).
- Integrierte Nutsäge in X-Richtung.
- Noch mehr Power für das Bohraggregat durch den optionalen Druckbooster.

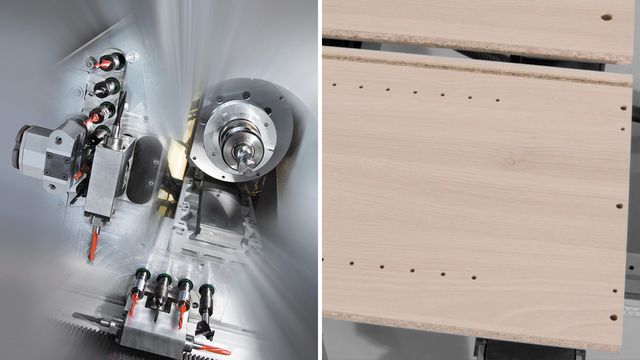

Bearbeitungskopf - optimiert für die Praxis
Bohren, sägen, fräsen, nuten – der Bearbeitungskopf der PRO-MASTER Serie ist multifunktional ausgestattet und perfekt bestückt für die rationelle Fertigung einfacher und komplexer Korpusteile im Dauereinsatz.
Die integrierte und kompakte Bauweise macht den Bearbeitungskopf zum Vorbild in Dynamik, Beschleunigung und Positioniergenauigkeit. Bereits in der Basisbestückung bietet die PRO-MASTER Serie ein breites Bearbeitungsspektrum.
Standard Konsolentisch
Konsolentisch – die Werkstückauflage für optimale Arbeitsabläufe
Eine Vielzahl erhältlicher Vakuumsauger und Rahmenspanner für die Platten- und Massivholzbearbeitung sowie die echte Bearbeitungshöhe von 180 mm sorgen für das enorm breite Anwendungsspektrum der 70er Baureihe von HOLZ-HER.
- Massive Konsolen mit Einkreisvakuumsystem, sechs leicht verschiebbare Traversen – in X-Richtung pneumatisch klemmbar.
- Hochpräzise, geschliffene Linearführungen mit Stahlbandabdeckung für alle bewegten Achsen. Extreme Lebensdauer und Laufruhe. Hierzu steht HOLZ-HER mit 10 Jahren Garantie ein.
- Zur schnellen Positionierung der Konsolen und Vakuumsauger steht Ihnen ein Laserpointer zur Verfügung. Weitere Konsolen und Vakuumsauger optional erhältlich.
- 50 Millimeter hohe Sauger sorgen für sicheren Halt der Werkstücke.
- Mitfahrende Anschläge, exzentrisch in gehärteten Führungsbuchsen. Anschläge pneumatisch versenkbar.
- Vier pneumatisch heb- und senkbare Beschickungshilfen zum einfachen Positionieren schwerer Werkstücke (optional bei 7017 classic). Zusätzliche Beschickungshilfen optional.
- Zwei großflächige Druckknöpfe zum Spannen.
- Mehr Kapazität durch zusätzliche Bearbeitungsfelder (optional).
- Keine Vakuumverluste durch einzeln schaltbare Vakuumzonen.
- Hochleistungsvakuumpumpen – 100 m3/h.
Optional: Vakuumpumpen mit 140 m3/h und 250 m3/h.
Intelligente Massivholzbearbeitung
Die PRO-MASTER 70er Serie bieten nahezu unbegrenzte Möglichkeiten in der Bearbeitung. Gebaut für hohe Beanspruchung präsentiert sich die massive und durchdachte Bauart im modernen und anwendungsgerechten Industriedesign.
Gerade mit der PRO-MASTER 7018 in der 500K-Version lassen sich selbst große Türelemente hocheffizient und mühelos im Pendelbetrieb abarbeiten.
Viel Platz für alle Werkzeugbestückungen
12-fach Pick-Up Werkzeugwechsler als Standard bei PRO-MASTER 7017 und als Zusatzoption bei der 7018. Mitfahrender 12-fach Tellerwechsler für effektive Pendelbearbeitung im Standard bei PRO-MASTER 7018. Optional können Sie sich für den 18-fach Tellerwechsler für variantenreiche Werkzeugbestückung entscheiden.
Innovative Wechselaggregate
Ihr Vorsprung für hohe Produktqualität
Eine Vielzahl von Wechselaggregaten für unterschiedlichste Anwendungen stehen für alle Maschinen der PRO-MASTER Serie zur Auswahl. Diese reichen von herkömmlichen Mehrspindlern, Schlosskasten- und Sägeaggregaten bis zu Sonderanwendungen wie Hohlstemmmeißeln und Schneideaggregate für die Bearbeitung von Schaumstoffen etc.
Für präzise Winkelschnitte und Bohrungen sind Winkelschwenkgetriebe mit digitaler Winkelanzeige und zentraler Winkelverstellung lieferbar.
Zusätzlich sorgen Kugelmesstaster für eine präzise Vermessung von Werkstücklänge, Werkstücktiefe und der Materialdicke inklusive Lagekorrektur des Werkstücks im Bearbeitungsprogramm.
Schlosskastenfräser für Türenprofis
Schlosskasten Fräsen
Durchzugsstarke Fräsmotoren am optionalen Horizontalfräsaggregat machen die PRO-MASTER Serie zum absoluten Türenprofi. In der 5-Achs Ausführung übernimmt das Fräsaggregat natürlich auch diese Aufgabe.
- Passend dazu bietet HOLZ-HER eine breite Auswahl an leistungsstarken und zuverlässigen Wechselaggregaten für alle Einsatzgebiete.
Laserpointer serienmäßig
Laserpointer zum genauen Positionieren der Vakuumsauger bzw. zum Abfahren der Werkstückkontur, jeweils rechts und links am Bearbeitungskopf angebracht.
Konturlaser – die umfassende Positionierlösung
Konturlaser – projiziert die komplette Werkstückkontur und alle benötigten Vakuumsauger gleichzeitig sowie alle Konsolenpositionen ohne Einschränkung bei der Anzahl der zu projizierenden Linien.

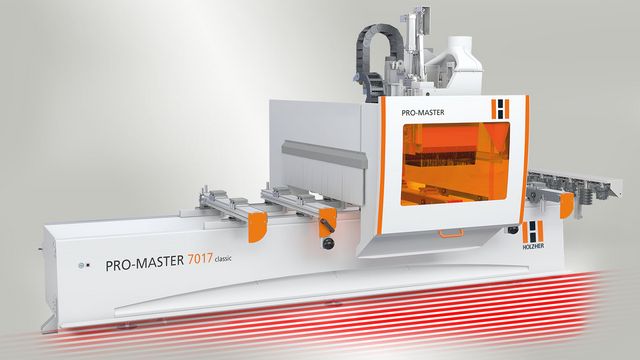

Sicherheitslichtgitter
Das durchgehende Lichtgitter der PRO-MASTER 7017 classic sorgt höchste Bedienersicherheit vor der Maschine.
Effiziente Vakuumtechnik
Extrem leistungsstarke und effiziente Vakuumpumpen sorgen für sicheren Halt der Werkstücke. Die wartungsarmen Trockenläufer zeichnen sich außerdem durch niedrige Geräuschemissionen und extrem geringen Wartungsaufwand aus.
Die intelligente Vakuumsteuerung ECO VAC steuert zudem beim Einsatz mehrerer Pumpen softwarebasierend die benötigte Vakuumleistung.
Fahrbares Bedienpult
Die ergonomische Gestaltung Ihres Arbeitsplatzes ist von immer größerer Bedeutung. HOLZ-HER bietet standardmäßig für alle PRO-MASTER Modelle ein fahrbares Bedienpult, welches mit einem 21,5" und 16:9 Bildschirm ausgestattet ist und Ihnen eine perfekte Bediener-Ergonomie bietet. Durch die angebrachten Rollen kann das Pult dort platziert werden, wo es den Arbeitsprozess bestmöglich unterstützen kann.
Bluetooth Monitoring Chip
Datenerfassung und Spindelmonitoring
Alle Fräsaggregate (außer 5,6 kW) der HOLZ-HER CNC Bearbeitungszentren können ab sofort mit dem Monitoring-Chip „ChipControl“ ausgestattet werden.
Über Bluetooth werden alle überwachten Daten an den Rechner bzw. an die viaCockpit App übermittelt. Bei Überschreitung von Sicherheitsparametern wird ein Alarm am Maschinenmonitor und auf ViaCondition bzw. viaCockpit angezeigt und die jeweiligen Informationen zur Verfügung gestellt.
Das neue ChipControl
- meldet Vibrationen die z.B. bei unwuchtigem Werkzeug oder Schneidenbruch entstehen
- meldet wenn ein Lager einen leichten Defekt auf Grund eines Crashs oder ähnlichem hat
- überwacht die Lagertemperatur bei Bearbeitungen mit hoher Spindelbelastung
- meldet eine Überhitzung der Spindel bzw. der Lagerung
- redundante Drehzahlüberwachung
- ermöglicht eine präventive Diagnose für vorausschauende Wartungen
Gut zu wissen
Effizienz durch HOLZ-HER Maschinenverbund
HOLZ-HER lässt Ihre Fertigungsidee vom ersten MouseClick zum fertigen Möbel mit einer nahtlosen Maschinenvernetzung in 20 Minuten Wirklichkeit werden.
Energiesparen leichtgemacht
Mit dem intelligenten Energiemanagement ECO MODE für HOLZ-HER CNC Maschinen schonen Sie nicht nur die Umwelt sondern sparen dazu auch noch bares Geld.
