Verschnitt- und Verfahrensoptimierung durch neuartige Bedienersoftware

Die rasche Verbreitung der Nestingtechnologie als kombinierte Zuschnitt- und CNC-Bearbeitungslösung auch für große Plattenmengen, stellt auch erhöhte Anforderungen an die Verschachtelungssoftware. Daher bietet HOLZ-HER für die funktionellen Nesting-BAZ der DYNESTIC Serie die „BetterNest“ Software als Zusatzmodul zur CAMPUS / NC Hops Software an.

Das Modul ist als reine Rechteckverschachtelung oder als Freiformvariante erhältlich und bietet über einen komplett neuartigen Algorithmus bisher nicht erreichbare Verschachtelungsergebnisse mit sehr viel weniger Verschnitt als von herkömmlicher Nestingsoftware bekannt. Zusammen mit der trotz der enormen Vielseitigkeit einfachen Bedienung bietet sich dem Anwender im Büro und an der Maschine eine erhebliche Erleichterung beim Programmieren und eine hohe Prozesssicherheit.

High-Flow Nesting Table

Nesting-Technologie für die rationelle Fertigung. Beim Nesting wird eine poröse Verschleißplatte – meist eine dünne MDF-Platte – über ein Vakuum auf den Maschinentisch gespannt. Sie dient als Flächensauger und Auflage für die zu bearbeitenden Werkstücke. Die Nesting-Technologie ermöglicht ein optimiertes Bearbeiten und Aufteilen von plattenförmigen Werkstoffen.

• Zum Formatieren verschachtelter Schnittpläne auf dem Nestingtisch.
• Bearbeitung von Werkstücken auf manuell positionierten Vakuumsaugern.
• Das kleine Rastermaß – 50 mm – des HOLZ-HER Nesting-Tischs garantiert einen guten Fluss des Vakuums auf der gesamten Tischfläche.

Überzeugende Bearbeitungsergebnisse

Bereits im Standard werden die DYNESTIC 7505 und 7507 mit einem vollausgestatteten Bohrkopf mit 14 Spindeln und Nutsäge geliefert. Für höhere Bohrleistungen ist der XL-Bohrkopf mit bis zu 24 Bohrspindeln und einer Nutsäge in X-Richtung die perfekte Lösung.

• Der 6-fach-Pick-Up-Wechsler ist im Maschinengestell integriert und über eine pneumatisch gesteuerte Abdeckung vor Staub und Spänen geschützt. Eine Erweiterungsoption auf bis zu 12 Werkzeugplätze ist vorhanden.
• Optional auch mit X/Y-Wechsler-Erweiterung für das DYNESTIC Winkelgetriebe.

Der Maschinenschriftzug "DYNESTIC" ist LED-beleuchtet. Abhängig von der Farbe des LED-Maschinenschriftzugs lässt sich der Betriebszustand der Nesting Maschine auf einen Blick bestimmen.

• Grüner Schriftzug: Maschine ist betriebsbereit
• Orangener Schriftzug: Maschine ist in Betrieb
• Roter Schriftzug: Maschine ist nicht betriebsbereit

TouchTool ist das ideale System für die Werkzeuglängenvermessung und korrigiert die entsprechenden Werte in der Werkzeugdatenbank. Außerdem ermöglicht Touchtool das frühzeitige Erkennen von Werkzeugbruch.

Der Präzisionsmesstaster TouchProbe vermisst mit seinem keramischen Kugeltaster Werkstücklänge, Werkstücktiefe und Materialdicke und übermittelt die Daten an die Steuerung der CNC-Maschine. Messabweichungen im Programm werden dadurch automatisch korrigiert.

TouchLabel - die perfekte Lösung beim Etikettieren

Der 21,5" TouchScreen bietet den perfekten Überblick über das Nesting-Ergebnis. Durch einfaches Antippen des Werkstücks erzeugt der im Paket enthaltene Etikettendrucker selbstklebende Barcode-Labels.

Das integrierte CAMPUS Modul Etikettendruck erlaubt dabei den Druck von Normaltext und Barcodes (Strichcode und 2D Data-Matrix). Selbstverständlich lassen sich mit dem Etikettenvorlageeditor Ihre Barcodelabels individuell anpassen.

Die industrielle Druckereinheit Direct Label ist bedienerfreundlich in einer Schutzumhausung im Fahrständer der Nesting Maschine verbaut. Die Erzeugung und Übergabe der Labelpositionen erfolgt vollautomatisch über die CAMPUS Maschinensoftware und die BetterNest Verschachtelungssoftware.

Die Maschine holt die Etiketten der Reihe nach über einen um 90° drehbaren Stempel am Drucker ab und positioniert diese vor der Nestingbearbeitung vollautomatisch auf der Rohplatte. Möglich sind sowohl Normaltext als auch Barcodeausdrucke (Strichcode und 2D Data-Matrix). Integriert ist zudem ein Etikettenvorlageeditor zur Verknüpfung mit Labelvariablen.

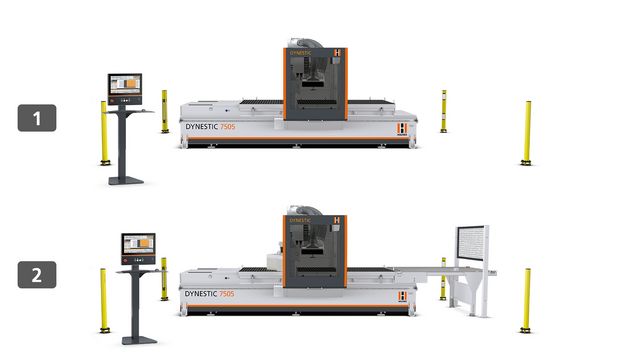

Eine Maschine - Unbegrenzte Möglichkeiten

Die DYNESTIC Modelle sind dank flexibler Optionen perfekt auf die Verarbeitung verschiedenster Materialien ausgelegt. Die Bearbeitung empfindlicher und schwerer Materialien wird durch Luftkissen ermöglicht. "ColdGun" eignet sich besonders für Kunststoffe, Aluminium und Verbundwerkstoffe. Dank der "ColdGun" bleiben Ihre Werkstücke und der Fräser stets kühl. Damit sorgt diese Option auch für extrem lange Werkzeug Standzeiten. Unter anderem können folgende Materialien mit den DYNESTIC Modellen bearbeitet werden:

• Plexiglas
• Kunststoff
• Acrylstein
• Aluminiumverbundstoffe
• Alu Core
• Alu Profil
• Holzwerkstoffplatten
• MDF Platten
• Massivholz Leimplatten

Die ergonomische Gestaltung Ihres Arbeitsplatzes ist von immer größerer Bedeutung. HOLZ-HER bietet Ihnen ein für die DYNESTIC Serie entwickeltes Bedienpult, welches mit einem 21,5" und 16:9 Bildschirm ausgestattet ist und Ihnen eine perfekte Bediener-Ergonomie bietet.

Abhängig von der Maschinenausstattung können Sie optional das Bedienpult mit fahrbarem Untersatz wählen. Durch die angebrachten Rollen kann das Pult dort platziert werden, wo es den Arbeitsprozess bestmöglich unterstützen kann.

Die Möglichkeit, Werkstücke optional auch an der vorderen Anschlagleiste anzuschlagen macht die DYNESTIC-Baureihe noch flexibler. Formatierte Werkstücke können mühelos angelegt und bearbeitet werden. Spezielle Sauger für den Rastertisch erlauben z.B. Horizontalbohrungen und Profilbearbeitungen an unterschiedlichsten Werkstücken.

Die Vakuumpumpen sind bei der DYNESTIC 7505 und bei der DYNESTIC 7507 in das Maschinengestell integriert und daher äußerst platzsparend. Die extrem leistungsstarken und effizienten Vakuumpumpen sorgen für sicheren Halt der Werkstücke. Die wartungsarmen Trockenläufer zeichnen sich außerdem durch niedrige Geräuschemissionen und extrem geringen Wartungsaufwand aus.

Die intelligente Vakuumsteuerung ECO VAC steuert zudem beim Einsatz mehrerer Pumpen softwarebasierend die benötigte Vakuumleistung.
