HOLZ-HER DYNESTIC 7535: Dynamische 5-Achs-Bearbeitung im XXL-Format
Die DYNESTIC 7535 CNC mit 5-Achs-Frässpindel und einem 2200 mm tiefen Rastertisch ist das Flaggschiff der neuen Baureihe mit Nestingmaschinen von HOLZ-HER. Der Fahrständer in massiver Gantry-Bauweise sorgt über zwei Synchro-Antriebe auch bei dieser enormen Arbeitstiefe für höchste Präzision und beste Fräsergebnisse.

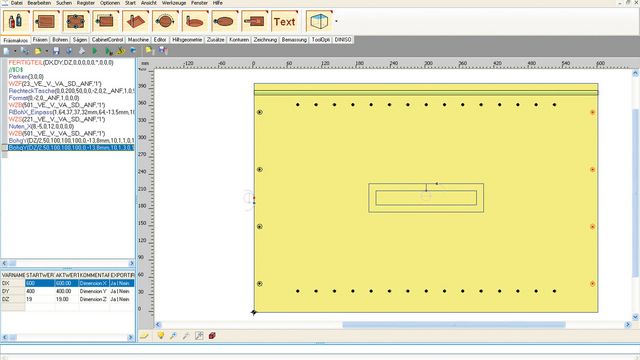

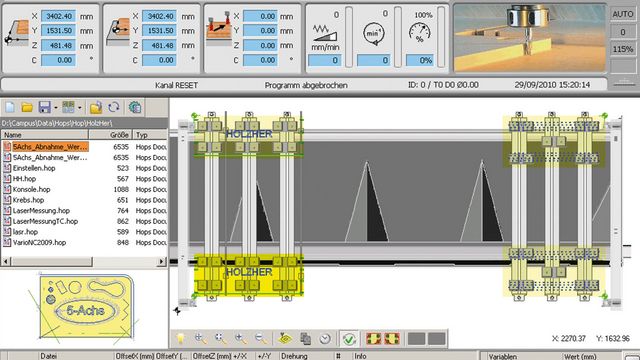

Ausgestattet ist die DYNESTIC 7535 mit dem komplett neu entwickelten CAMPUS Softwarepaket Version 7. Die Funktionalität und das Verschachtelungsergebnis der optionalen BetterNest- Software sind absolut überzeugend. Der High-Flow-Nestingtisch sorgt für optimalen Vakuumfluss und kann auf Wunsch auch mit intelligentem 16-Feld-Rastertisch und softwaregesteuerter Vakuumsteuerung geliefert werden. Doppelt wirkende Sauger ermöglichen das Aufspannen von Türen, Treppenbauteilen usw. So wird diese 5-Achs-CNC zum echten Allroundtalent mit nahezu unbegrenzten Bearbeitungsmöglichkeiten.
Mit der DYNESTIC 7535 sind Bearbeitungslängen über 6 Meter möglich. Bei allen HOLZ-HER 5-Achs-Bearbeitungszentren wird die flüssig gekühlte 5-Achs-Präzisionsfrässpindel schon im Standard mit 13-kW-Leistung und einem Drehzahlbereich von 1000 – 24.000 min-1 geliefert. Optional steht auch die leistungsstarke 18-kW-PRO-TORQUE Spindel mit gesteuerter Achsverriegelung zur Verfügung.
Ob als DYNESTIC 7535 classic, push, automatic oder lift – diese 5-Achs-CNC setzt Maßstäbe!
Unterschiedliche Anforderungen - Unterschiedliche Preise
Der Preis für eine HOLZHER Maschine ist so individuell wie Ihre Anforderungen. Deshalb besprechen wir am besten kurz, was Ihnen wichtig ist – und schon bekommen Sie ein erstes, unverbindliches Angebot von uns.
* Erforderliche Felder
Persönliche Beratung – für eine höhere Produktivität und mehr Effizienz
Gemeinsam mit Ihrem HOLZ-HER Experten finden Sie die optimale Maschine für Ihre Anforderungen. Senden Sie uns einfach das ausgefüllte Formular zu – und Ihr HOLZ-HER Experte vor Ort bespricht alles Weitere mit Ihnen.
* Erforderliche Felder
Das bietet Ihnen die HOLZ-HER DYNESTIC Serie
Das bietet Ihnen die DYNESTIC 7535
- Automatisierungskomponenten
- Massive Gantrybauweise
- Bearbeitungen in Y: bis zu 2200 mm
- Bearbeitungen in X: bis zu 3700/4600/6250 mm
Technische Details

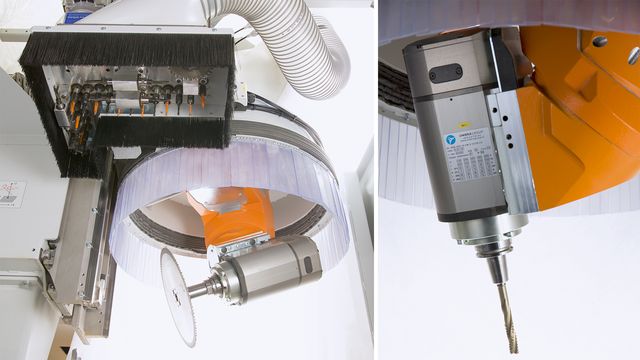

Power-5-Achs-Fräsaggregat
Die „Fünfte Dimension“ in der Holzbearbeitung

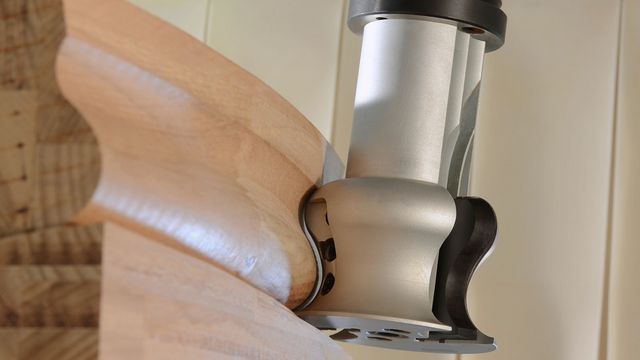

Der kardanische Bearbeitungskopf mit bis zu 18 kW (Standard 13 kW) sorgt für eine präzise Fertigung von komplex geschwungenen oder gekrümmten Teilen wie Treppenläufen oder Möbel- und Modellbauformen in aufwändigem Design. Der kompakte, kraftvolle und voll interpolierende Bearbeitungskopf arbeitet mit bis zu 24.000 min Umdrehungen pro Minute und ist durch seine keramischen Lager und die Flüssigkeitskühlung extrem belastbar.
Die Besonderheit der optionalen 18-kW Spindel (S6), ist die PRO-TORQUE Technologie, das durch eine automatisierte, mechanische Fixierung der A- und C-Achse extrem hohe Drehmomente an der Spindel zulässt. Eine optimale Absaugung wird durch die 8-fach verstellbare Absaughaube erreicht.

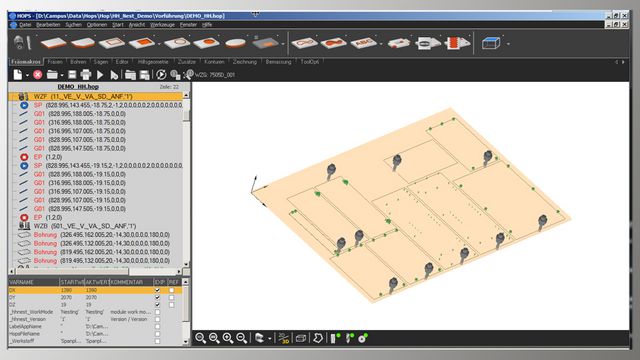

„BetterNest“ die optimale Nestingsoftware
Verschnitt- und Verfahrensoptimierung durch neuartige Bedienersoftware
Die rasche Verbreitung der Nestingtechnologie als kombinierte Zuschnitt- und CNC-Bearbeitungslösung auch für große Plattenmengen, stellt auch erhöhte Anforderungen an die Verschachtelungssoftware. Daher bietet HOLZ-HER für die funktionellen Nesting-BAZ der DYNESTIC Serie die „BetterNest“ Software als Zusatzmodul zur CAMPUS / NC Hops Software an.
Das Modul ist als reine Rechteckverschachtelung oder als Freiformvariante erhältlich und bietet über einen komplett neuartigen Algorithmus bisher nicht erreichbare Verschachtelungsergebnisse mit sehr viel weniger Verschnitt als von herkömmlicher Nestingsoftware bekannt. Zusammen mit der trotz der enormen Vielseitigkeit einfachen Bedienung bietet sich dem Anwender im Büro und an der Maschine eine erhebliche Erleichterung beim Programmieren und eine hohe Prozesssicherheit.

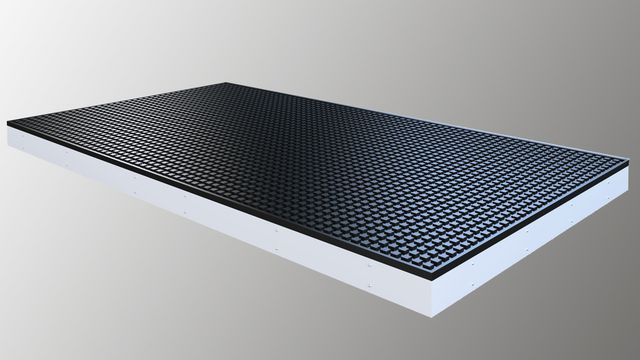

Hoch-Flexibler Nestingtisch
High-Flow Nesting Table
Nesting-Technologie für die rationelle Fertigung. Beim Nesting wird eine poröse Verschleißplatte – meist eine dünne MDF-Platte – über ein Vakuum auf den Maschinentisch gespannt. Sie dient als Flächensauger und Auflage für die zu bearbeitenden Werkstücke. Die Nesting-Technologie ermöglicht ein optimiertes Bearbeiten und Aufteilen von plattenförmigen Werkstoffen.
- Zum Formatieren verschachtelter Schnittpläne auf dem Nestingtisch.

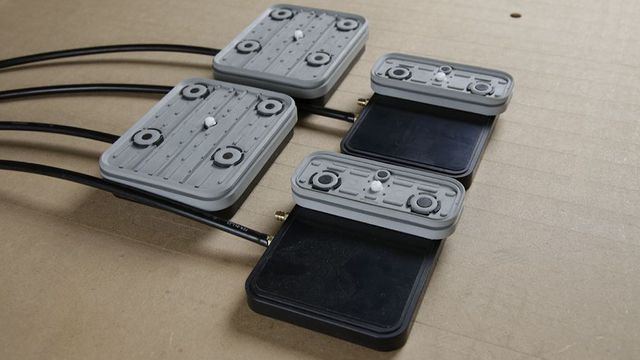

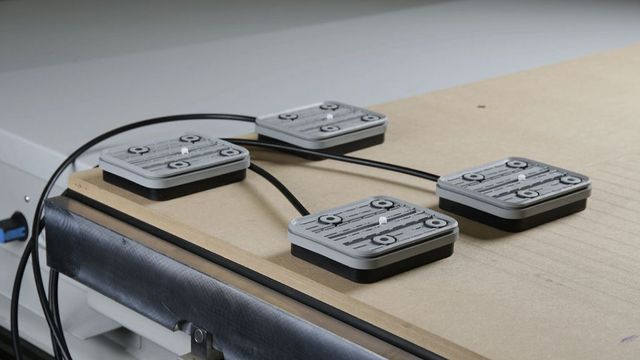

- Bearbeitung von Werkstücken auf manuell positionierten Vakuumsaugern.
- Das kleine Rastermaß – 50 mm – des HOLZ-HER Nesting-Tischs garantiert einen guten Fluss des Vakuums auf der gesamten Tischfläche.
Integrierter Bohrkopf
Mit den integrierten Bohrköpfen ist die DYNESTIC perfekt bestückt.
16-Spindler
- Bohraggregat mit 10 Vertikalspindeln (X = 6 / Y = 4)
- Sechs Horizontalspindeln (Zwei Doppelbohrspindeln in X-Richtung / eine in Y-Richtung).
- Integrierte Nutsäge in X-Richtung.
- Noch mehr Power für das Bohraggregat durch den im Standard gelieferten Druckbooster.
24-Spindler
- Bohraggregat mit 18 Vertikalspindeln (X = 11 + 2 / Y = 6)
- Sechs Horizontalspindeln (Zwei Doppelbohrspindeln in X-Richtung / eine in Y-Richtung).
- Integrierte Nutsäge in X-Richtung.
- Noch mehr Power für das Bohraggregat durch den im Standard gelieferten Druckbooster.

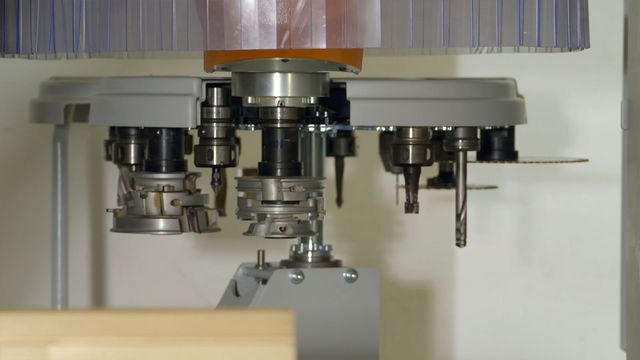

Flexibilität im Fokus

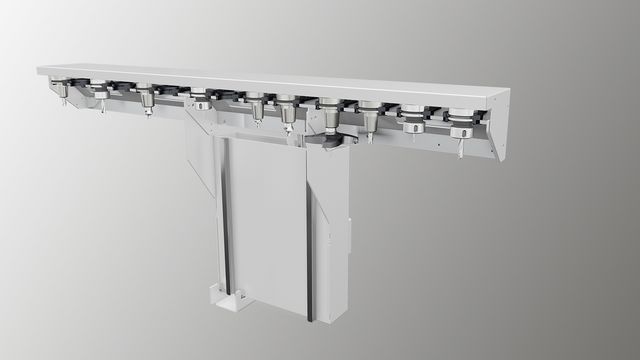

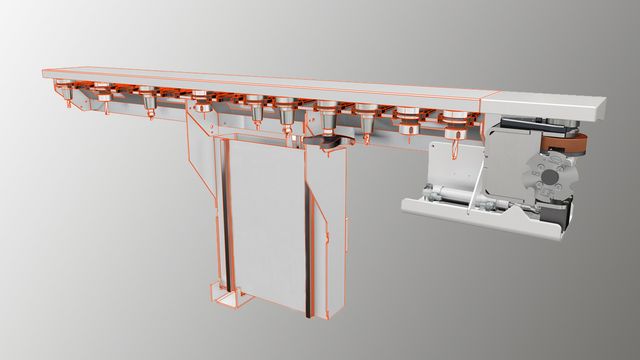

- Mit 14 Werkzeugplätzen ist der Standard Linear-Werkzeugwechsler gut bestückt.
- Einfach Pick-Up-Wechsler X/Y zur Übergabe eines Winkelgetriebes an die Spindel in X- oder Y-Richtung.
- Anstelle des Linearwechslers kann auch ein mitfahrender 18-Fach-Tellerwechsler bestellt werden. Ideal zum Beispiel für die 2-Feld-Bearbeitung im Pendelbetrieb.
TouchTool Werkzeuglängenvermessung
TouchTool ist das ideale System für die Werkzeuglängenvermessung und korrigiert die entsprechenden Werte in der Werkzeugdatenbank. Außerdem ermöglicht Touchtool das frühzeitige Erkennen von Werkzeugbruch.

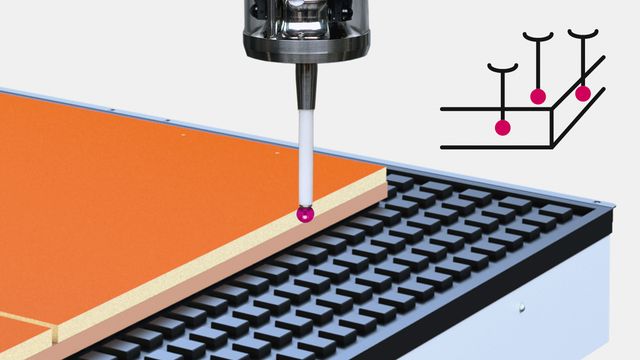

TouchProbe Werkstückvermessung
Der Präzisionsmesstaster TouchProbe vermisst mit seinem keramischen Kugeltaster Werkstücklänge, Werkstücktiefe und Materialdicke und übermittelt die Daten an die Steuerung der CNC-Maschine. Messabweichungen im Programm werden dadurch automatisch korrigiert.
TouchLabel - Überblick beim Etikettieren
TouchLabel - die perfekte Lösung beim Etikettieren
Der 21,5" TouchScreen bietet den perfekten Überblick über das Nesting-Ergebnis. Durch einfaches Antippen des Werkstücks erzeugt der im Paket enthaltene Etikettendrucker selbstklebende Barcode-Labels.
Das integrierte CAMPUS Modul Etikettendruck erlaubt dabei den Druck von Normaltext und Barcodes (Strichcode und 2D Data-Matrix). Selbstverständlich lassen sich mit dem Etikettenvorlageeditor Ihre Barcodelabels individuell anpassen.
Direct Label - integrierter vollautomatischer Etikettendrucker
Die industrielle Druckereinheit Direct Label ist bedienerfreundlich in einer Schutzumhausung im Fahrständer der Nesting Maschine verbaut. Die Erzeugung und Übergabe der Labelpositionen erfolgt vollautomatisch über die CAMPUS Maschinensoftware und die BetterNest Verschachtelungssoftware.
Die Maschine holt die Etiketten der Reihe nach über einen um 90° drehbaren Stempel am Drucker ab und positioniert diese vor der Nestingbearbeitung vollautomatisch auf der Rohplatte. Möglich sind sowohl Normaltext als auch Barcodeausdrucke (Strichcode und 2D Data-Matrix). Integriert ist zudem ein Etikettenvorlageeditor zur Verknüpfung mit Labelvariablen.
Power Label für mehr Durchsatz beim Labeln
Vor allem für Sammelaufträge ist eine klare Kennzeichnung der Werkstücke für weitere Bearbeitungsgänge unerlässlich. Daher empfiehlt sich für hohe Plattendurchsätze das HOLZ-HER Power Label System.
Der Power Label bringt automatisiert die richtigen Etiketten an der richtigen Position auf der Platte an - und das bereits vor der Weiterbearbeitung in der Nesting-CNC Maschine. Dies ermöglicht eine schnelle und effiziente Kennzeichnung Ihrer Werkstücke, vollautomatisch und ohne manuelles Eingreifen.

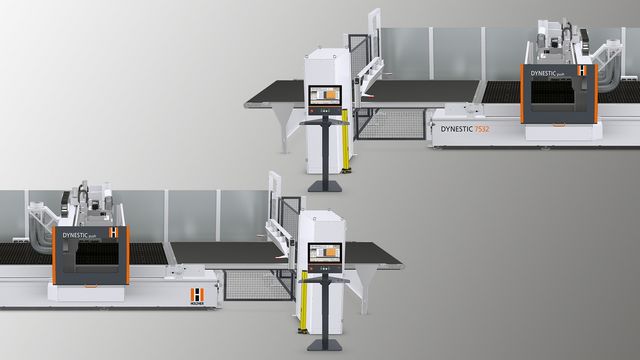

Rechtsbedienung für individuelle Platzverhältnisse
Für die perfekte Anpassung an Ihre individuellen Platzverhältnisse gibt es alle automatisierten Varianten der DYNESTIC 7532 und 7535 Modelle neben der klassischen Linksbedienung auch als Rechtsmaschine für den Fertigungsablauf von rechts nach links.
Perfekte Lösung für Ihre Materialvielfalt
Eine Maschine - Unbegrenzte Möglichkeiten
Die DYNESTIC Modelle sind dank flexibler Optionen perfekt auf die Verarbeitung verschiedenster Materialien ausgelegt. Die Bearbeitung empfindlicher und schwerer Materialien wird durch Luftkissen ermöglicht. "ColdGun" eignet sich besonders für Kunststoffe, Aluminium und Verbundwerkstoffe. Dank der "ColdGun" bleiben Ihre Werkstücke und der Fräser stets kühl. Damit sorgt diese Option auch für extrem lange Werkzeug Standzeiten. Unter anderem können folgende Materialien mit den DYNESTIC Modellen bearbeitet werden:
- Plexiglas
- Kunststoff
- Acrylstein
- Aluminiumverbundstoffe
- Alu Core
- Alu Profil
- Holzwerkstoffplatten
- MDF Platten
- Massivholz Leimplatten

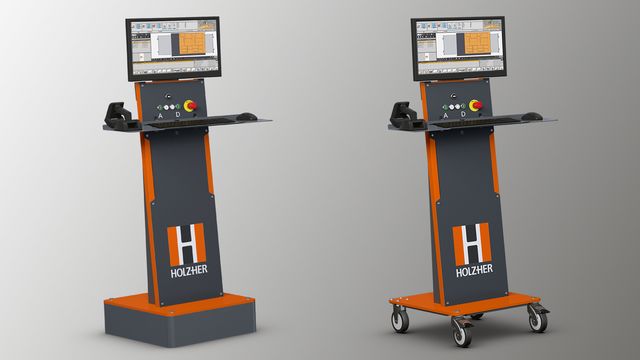

Ausgezeichnete Bediener-Ergonomie
Die ergonomische Gestaltung Ihres Arbeitsplatzes ist von immer größerer Bedeutung. HOLZ-HER bietet Ihnen ein für die DYNESTIC Serie entwickeltes Bedienpult, welches mit einem 21,5" und 16:9 Bildschirm ausgestattet ist und Ihnen eine perfekte Bediener-Ergonomie bietet.
Abhängig von der Maschinenausstattung können Sie optional das Bedienpult mit fahrbarem Untersatz wählen. Durch die angebrachten Rollen kann das Pult dort platziert werden, wo es den Arbeitsprozess bestmöglich unterstützen kann.
Mit Sicherheit die volle Nutzung

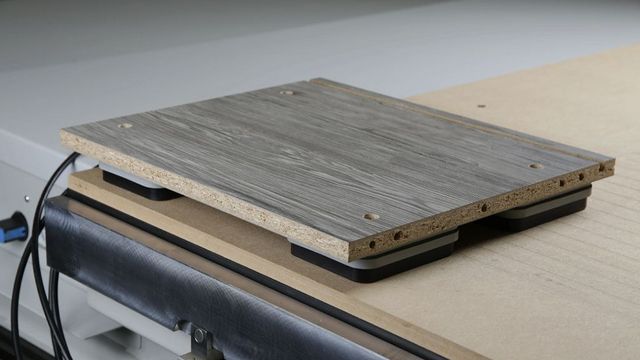

Die Möglichkeit, Werkstücke optional auch an der vorderen Anschlagleiste anzuschlagen macht die DYNESTIC-Baureihe noch flexibler. Formatierte Werkstücke können mühelos angelegt und bearbeitet werden. Spezielle Sauger für den Rastertisch erlauben z.B. Horizontalbohrungen und Profilbearbeitungen an unterschiedlichsten Werkstücken.
Effiziente Vakuumtechnik
Extrem leistungsstarke und effiziente Vakuumpumpen sorgen für sicheren Halt der Werkstücke. Die wartungsarmen Trockenläufer zeichnen sich außerdem durch niedrige Geräuschemissionen und extrem geringen Wartungsaufwand aus.
Die intelligente Vakuumsteuerung ECO VAC steuert zudem beim Einsatz mehrerer Pumpen softwarebasierend die benötigte Vakuumleistung.
Gut zu wissen
Effizienz durch HOLZ-HER Maschinenverbund

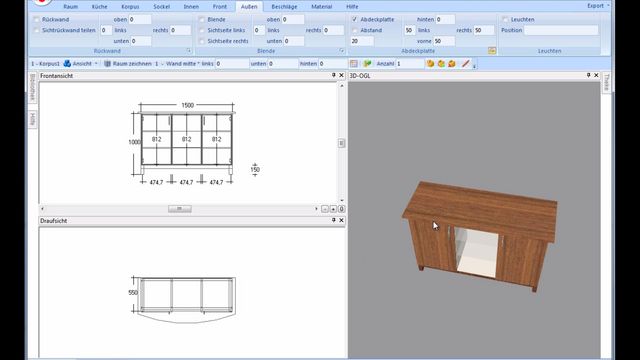

HOLZ-HER lässt Ihre Fertigungsidee vom ersten MouseClick zum fertigen Möbel mit einer nahtlosen Maschinenvernetzung in 20 Minuten Wirklichkeit werden.
Energiesparen leichtgemacht
Mit dem intelligenten Energiemanagement ECO Mode für HOLZ-HER CNC Maschinen schonen Sie nicht nur die Umwelt sondern sparen dazu auch noch bares Geld.
